Proteus仿真软件界面与功能详解



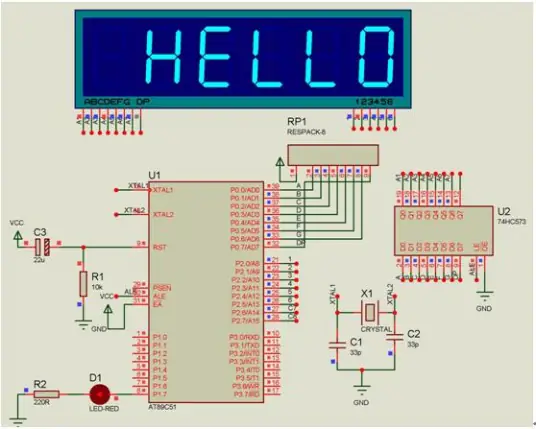

Proteus是一款强大的电子设计与仿真软件，尤其适合初学者和教育领域。它集成了电路设计、PCB布局以及虚拟原型验证等功能，使得电子工程师和学生可以在计算机上模拟真实硬件的工作状态。

Proteus是英国著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是世界上唯一将电路仿真软件、PCB设计软件

和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他

系列处理器模型。在编译方面，它也支持IAR、Keil和MATLAB等多种编译器。





 在Proteus 6.7sp3 Professional版本中，软件界面主要由以下几个部分组成：

1. 原理图编辑窗口（The Editing Window）：这是用户绘制电路原理图

的主要区域。在这个蓝色的编辑区域内，你可以添加、移动和连接各个电子元件。由于窗口无滚动条，可以借助预览窗口来查看原理图的不同部分。

2. 预览窗口（The Overview Window）：它提供了对整个电路的全

局视图。当选择元件或在编辑窗口操作时，预览窗口会显示一个绿色方框，表示当前在编辑窗口中可见的部分。通过点击预览窗口，可以改变绿色方框的位置，从而调整查看的区域。

3. 模型选择工具栏（Mode Selector Toolbar）：提供多种操作模式，

包括元件选择、放置连接点、标签、文本、总线、子电路以及实时编辑元件参数等。此外，还有配件选项，如终端接口、器件引脚、仿真图表、录音机、信号发生器、探针和虚拟仪表等，用于电路分析和测试。

2D图形工具允许用户绘制各种形状、文本、符号和原点，以完善原理图的设计。

4. 元件列表（The Object Selector）：这是一个庞大的库，包含各种电

子元件，如电阻、电容、晶体管、微控制器等，用户可以通过这个列表选择需要的元件添加到电路中。

        学习Proteus，你需要掌握基本的操作，如元件的选取、放置和连接，以及如何利用预览窗口和工具栏进行电路的布局和调试。了解每个功能的作用，将有助于你在设计过程中更高效地工作。同时，理解如何

设置和运行仿真，观察和分析电路行为，也是Proteus学习的重要环节。 通过不断地实践和项目练习，你将逐渐熟悉Proteus的每一个细节，从而能够利用这款强大的工具进行复杂的电子设计和仿真。对于初学者

来说，Proteus不仅提供了丰富的教学资源，还能帮助他们在没有实际硬件的情况下，深入理解电子电路的工作原理。



Proteus常用元件及图示



一、电阻 1.1  固定阻值电阻 RES





1.2  滑动变阻器 POT-HG





1.3  排阻 RP







二、电容 2.1  无极性电容 CAP





2.2  电解电容 CAP-ELEC







三、电感 3.1  常规电感 INDUCTOR





3.2  带铁芯电感 IND-IRON





四、开关 4.1  单刀开关 SW-SPST





4.2  单刀双置开关 SW-SPDT





4.3  单刀多置开关 SW-ROT







4.4  双刀单置开关 SW-DPST





4.5  双刀双置开关（6脚自锁开关） SW-DPDT





4.6  拨码开关 4.6.1  有公共端 DIPSWC





4.6.2  无公共端 DIPSW





4.7  轻触开关 BUTTON





五、电源 5.1  基本源 5.1.1  VCC 放置——>终端——>POWER:电源(默认+5v)





5.1.2  GND 放置——>终端——>GROUND:地





5.2  电压源 5.2.1  直流电压源 BATTERY VSOURCE





5.2.2  交流电压源 VSINE





5.2.3  控制源 5.2.3.1  电压控制电压源 VCVS





5.2.3.2  电流控制电压源 CCVS





5.3  电流源 5.3.1  直流电流源 CSOURCE







5.3.2  交流电流源 ISINE





5.3.3  控制源 5.3.3.1  电压控制电流源 VCCS





5.3.3.2  电流控制电流源 CCCS

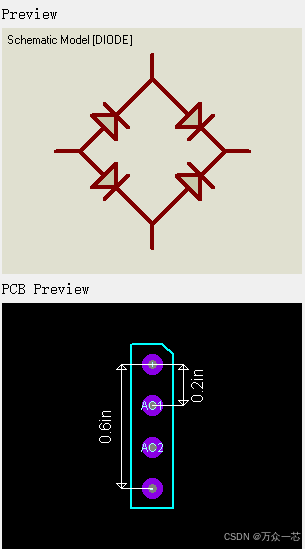

六、整流桥 Bridge Rectifiers  或  BRIDGE

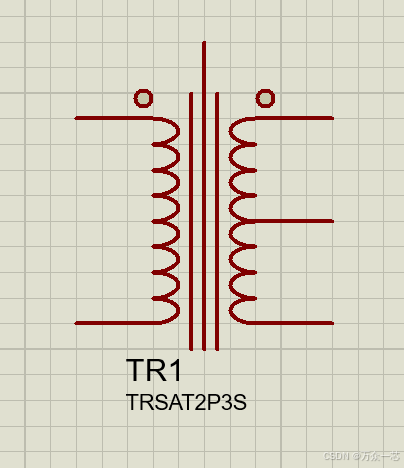

七、变压器 Transformers





八、蜂鸣器 BUZZER

device:通用蜂鸣器 active:有源蜂鸣器，通过直流操作由声卡发声

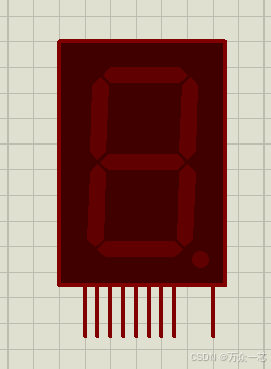

九、数码管 SEG（直接搜SEG可看到所有类型数码管）  proteus提供1位、2位、4位、6位、8位数码管，在库中搜索7seg即可查找到所有7段数码管。 名称中7SEG表示7段数码管，MPXx代表数码管位数，CA表示共阳极，CC表示共阴极 9.1  七段数码管 7SEG（需要7段数码管的直接搜7SEG） 9.1.1  共阴

图中为7SEG-MPX1-CC 9.1.2  共阳





图中为7SEG-MPX1-CA 9.1.3  BCD 7SEG-BCD

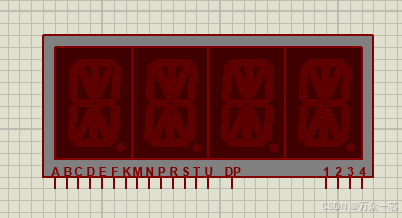

9.2  其他数码管

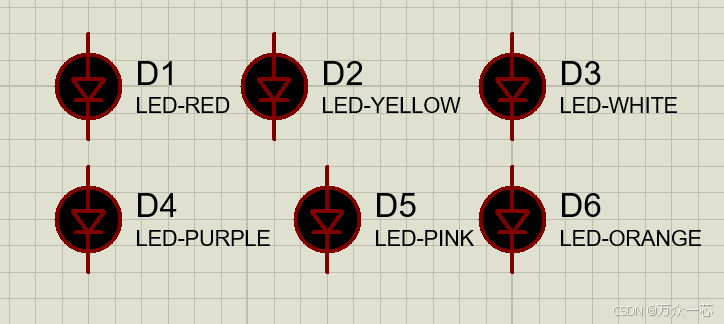

  十、二极管 10.1  发光二极管 LED-颜色（例：LED-RED)

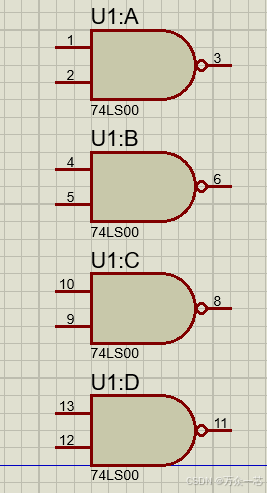

十一、74LS系列芯片 74LS系列芯片介绍讲解以及在Proteus和Multisim中的使用，详见另一篇文章，为方便大家查看，链接附上:https://blog.csdn.net/m0_74067088/article/details/140594061 11.1  74LS00(四组2输入与非门） 74LS00

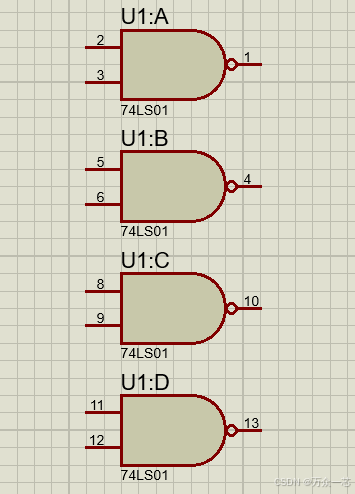

11.2  74LS01（集电极开路四组2输入与非门） 74LS01

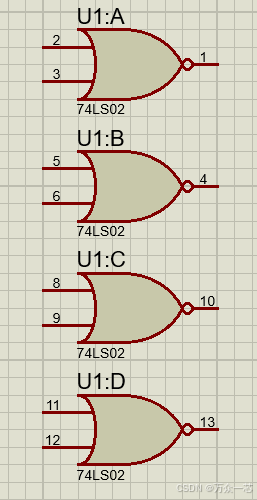

11.3  74LS02（四组2输入或非门） 74LS02

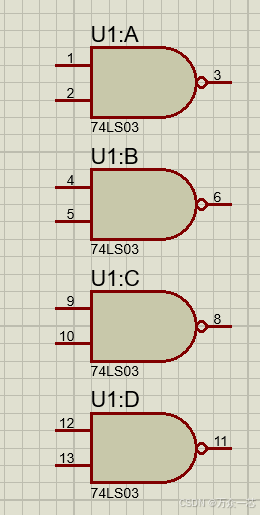

11.4  74LS03（集电极开路四组2输入与非门） 74LS03





11.5  74LS04(六输入反相器） 74LS04

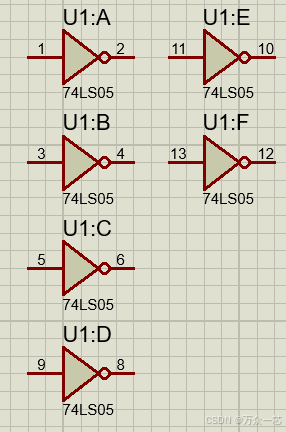

11.6  74LS05(集电极开路六输入反相器） 74LS05

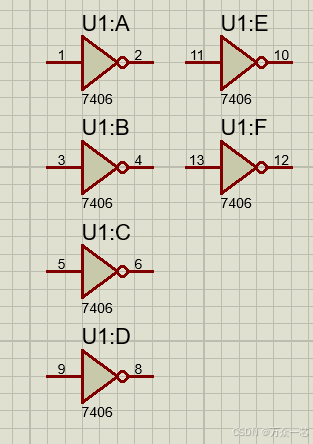

11.7  74LS06（高压输出集电极开路六输入反相器） 7406

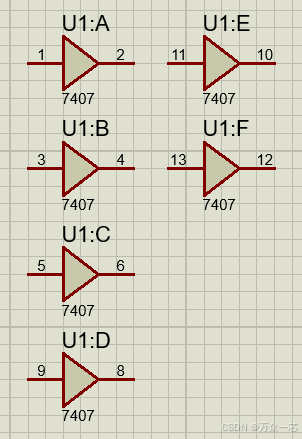

11.8  74LS07（高压输出集电极开路六输入缓冲器） 7407





十二、晶振 CRYSTAL

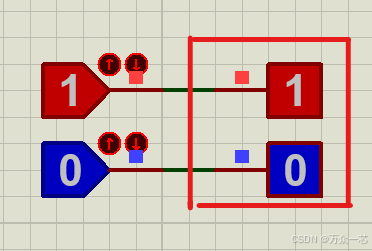

十三、逻辑测试 13.1  单个逻辑输出  LOGICSTATE     （Latched Action）





13.2  逻辑触发 LOGICTOGGLE   （Momentary Action）





13.3  逻辑显示（逻辑探针） LOGICPROBE





十四、基本仪器 查找位置：

最下方这个小仪器图标

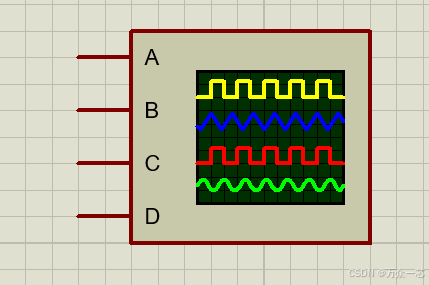

14.1  示波器 OSCILLOSCOPE

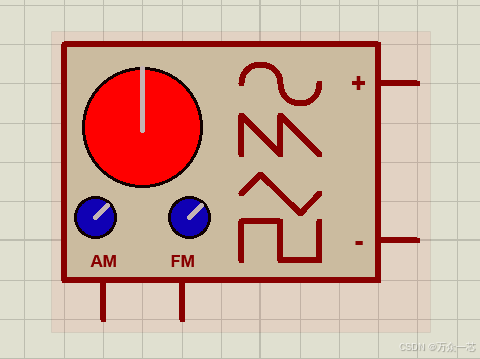

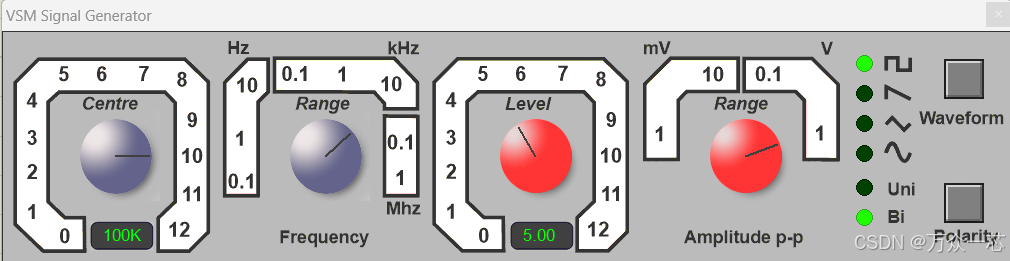

14.2  信号发生器 SIGNAL GENERATOR





信号发生器在点击开始仿真之后会弹出如下面板可以调节设置：





十五、风扇  FAN-DC



持续更新中......
